Arbeitsmittelverordnung – kommentierte Fassung (AM-VO)

ANHANG C

Sicherheitsabstände im Sinne des § 43

Die Sicherheitsabstände im Sinne des § 43 sind nur im Falle von alten – dh in diesem Kontext nicht CE-gekennzeichneten Arbeitsmitteln – anzuwenden. Diese Abstände legen also verbindlich den Mindeststandard für alte und nicht von CE-Herstellervorschriften erfasste Arbeitsmittel fest. Für neue Maschinen nach der MSV bzw der MSV 2010 sind Sicherheitsabstände in den folgenden harmonisierten Normen festgelegt:

ÖNORM EN ISO 13857: Sicherheitsabstände gegen Erreichen von Gefahrstellen mit den oberen und unteren Gliedmaßen (Hinweis: Diese Norm ersetzt zwei Normen, die ÖNORM EN 294 und die ÖNORM EN 811)
ÖNORM EN 349: Sicherheitsabstände zur Vermeidung des Quetschens von Körperteilen

Vergleicht man die Zahlenwerte der Normen mit denen der hier angeführten Werten der AM-VO, so stellt man fest, dass die Normen punktuell strengere Werte festlegen. Beispiel: Der große Greifraum nach EN 13859 beträgt 900 mm, nach AM-VO 850 mm. Dies hat die logische Begründung, dass die Normen zur MSV 2010 auf neue Maschinen referenzieren, die einen ganz anderen Stand der Technik als Grundlage haben, während die Werte der AM-VO für alte Arbeitsmittel bzw Maschinen (vor 1995) abgestimmt sind.

Beim Hinaufreichen mit gestrecktem Körper beträgt der Sicherheitsabstand von der Standflächenebene nach oben gemessen mindestens 2500 mm. Standflächenebene sind sowohl der Fußboden als auch erhöhte, ortsfeste und von Personen üblicherweise betretene Standflächen.

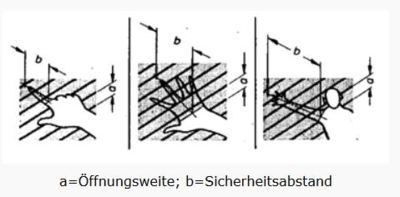

Beim Hineinreichen in und Hindurchreichen durch längliche Öffnungen mit parallelen Seiten beträgt der Sicherheitsabstand:

2.1.	bei Öffnungsweiten über 4 bis 8 mm mindestens 15 mm
2.2.	bei Öffnungsweiten über 8 bis 20 mm mindestens 120 mm
2.3.	bei Öffnungsweiten über 20 bis 30 mm mindestens 200 mm
2.4.	bei Öffnungsweiten über 30 bis 135 mm mindestens 850 mm.

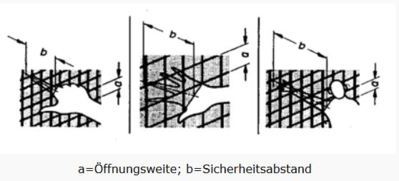

Beim Hineinreichen in und Hindurchreichen durch quadratische oder kreisförmige Öffnungen beträgt der Sicherheitsabstand:

3.1.	bei Öffnungsweiten über 4 bis 8 mm mindestens 15 mm
3.2.	bei Öffnungsweiten über 8 bis 25 mm mindestens 120 mm
3.3.	bei Öffnungsweiten über 25 bis 40 mm mindestens 200 mm
3.4.	bei Öffnungsweiten über 40 bis 250 mm mindestens 850 mm.

Bei Öffnungen anderer Art oder Form sind die vorstehenden Bestimmungen sinngemäß anzuwenden.

Beim Herumreichen um beliebig gelegene Kanten beträgt der Sicherheitsabstand:

5.1.	für die Hand von der Fingerwurzel bis zur Fingerspitze mindestens 120 mm
5.2.	für die Hand von der Handwurzel bis zur Fingerspitze mindestens 230 mm
5.3.	für den Arm von der Ellenbeuge bis zur Fingerspitze mindestens 550 mm
5.4.	für den Arm von der Achsel bis zur Fingerspitze mindestens 850 mm.

Diese Sicherheitsabstände gelten nur unter der Voraussetzung, dass das Gelenk des für ein Herumreichen in Betracht kommenden Körperteils zwangsläufig an der Kante anliegt und ein weiteres Vor- oder Durchschieben dieses Körperteils in Richtung Gefahrenstelle ausgeschlossen ist.

Beim Hinüberreichen über Kanten an Arbeitsmitteln oder Schutzeinrichtungen beträgt der Sicherheitsabstand – abhängig von der Höhe der Gefahrenstelle und von der Höhe der Kante - mindestens den in der nachstehenden Tabelle angegebenen Wert. Diese Sicherheitsabstände gelten nur unter der Voraussetzung, dass die Kante mindestens 1 m hoch ist. Der Bereich zwischen Schutzeinrichtung und Gefahrenstelle darf nicht betretbar sein.

a Höhe der Gefahrenstelle	b Höhe der Kante (von der Standflächenebene aus) in mm
	2400	2200	2000	1800	1600	1400	1200	1000
(von der Standflächenebene aus) in mm	c Sicherheitsabstand in mm
2400	100	100	100	100	100	100	100	100
2200	–	250	350	400	500	500	600	600
2000	–	–	350	500	600	700	900	1100
1800	–	–	–	600	900	900	1000	1100
1600	–	–	–	500	900	900	1000	1300
1400	–	–	–	100	800	900	1000	1300
1200	–	–	–	–	500	900	1000	1400
1000	–	–	–	–	300	900	1000	1400
800	–	–	–	–	–	600	900	1300
600	–	–	–	–	–	–	500	1200
400	–	–	–	–	–	–	300	1200
